普通に使える！2千円台のType-C動作ホットプレート買ってみた

最近Twitterで話題になっていた2000円台で買えるTypeCで動くホットプレート。
MHP30というTypeCで動く小型ホットプレートもありますが、安くても7千円越えなのでちょっとなぁ...　と。

そんなときに突如として現れた激安ホットプレート。
これは買うしかない！ということで、私も密かに購入していました。

購入したのこちら↓製品名は「GDCPH mini heating table」です。
https://s.click.aliexpress.com/e/_DehDhU7
(あふぇリンク)

どうやら販売店によって当たりはずれがあるそうで、天板のネジのザグリ加工のあったりなかったりするそうですが、
私が購入したものは外れだったようで、バリバリにネジ頭が飛び出てました。

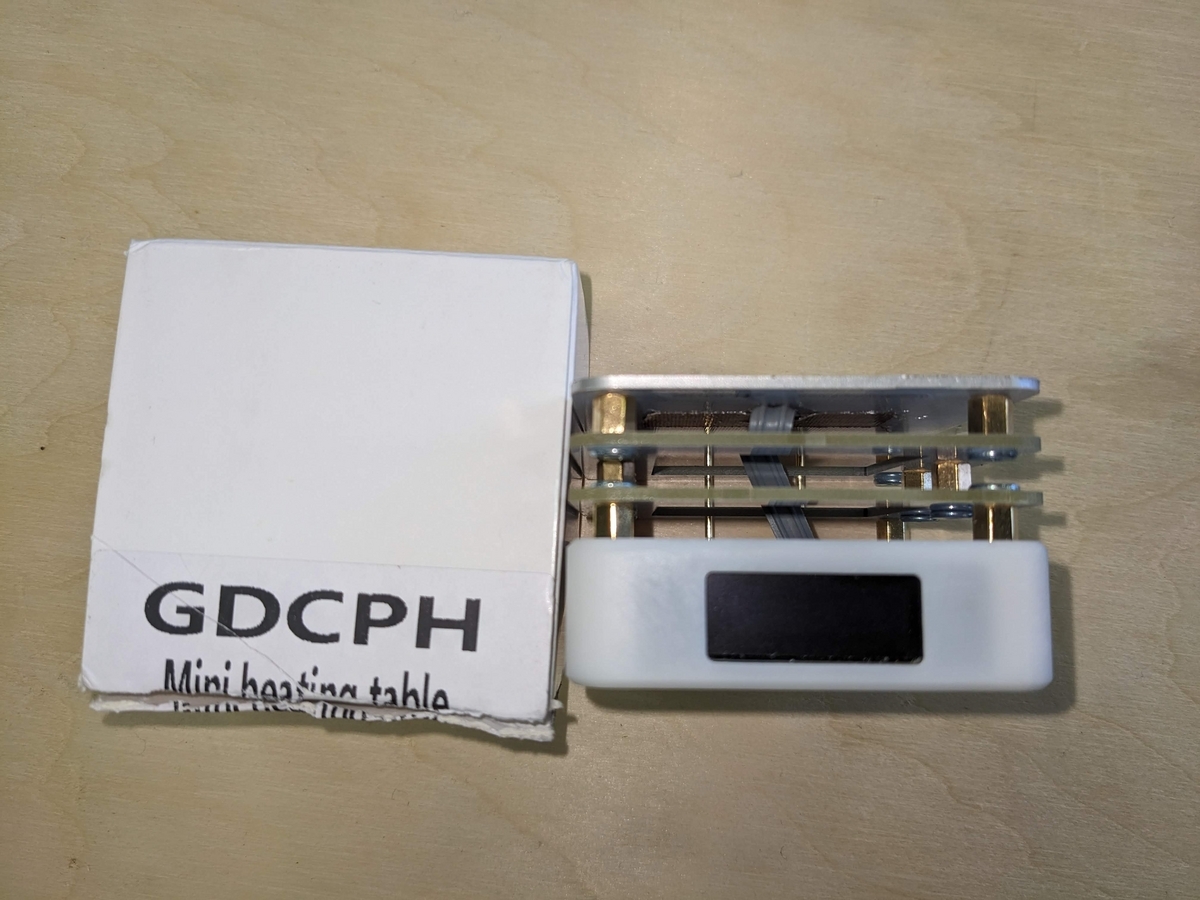

梱包はいつもの袋にポツンのひと箱だけ。ケーブル等はもちろん付属していません。

全体像はけっこうイカしてますね。ちなみに天板は加工後のものです。もともとはネジがかなり出っ張ってました。
一通り分解していましたが、下の箱の外壁以外はほぼPCBでできてました。ただし、ちゃんとPCBとして機能しているのは天板とメインボードだけです。
ちなみにサイズは56×56×38mmくらい

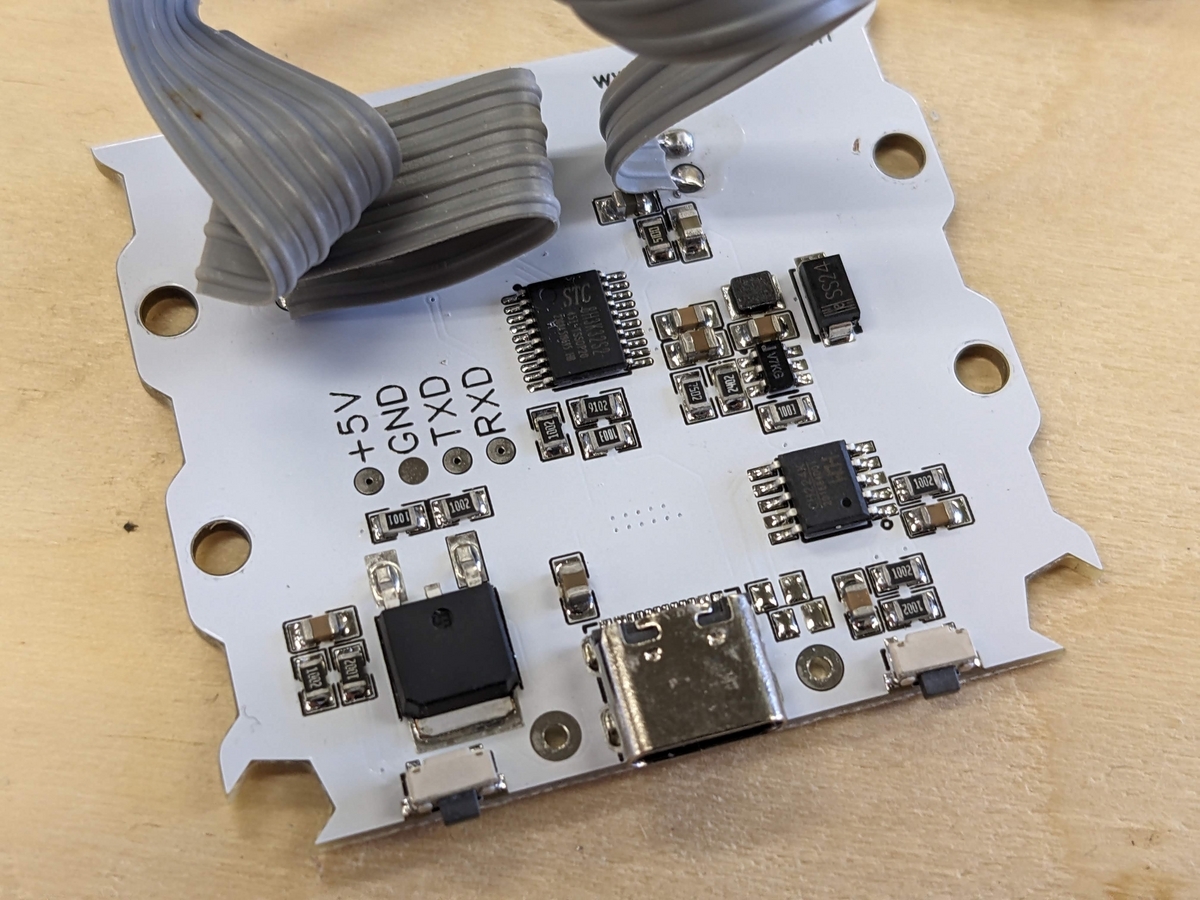

メインボードはまあこんな感じ。
ホットプレートは単純にFETでON/OFFしている感じっぽいですね。

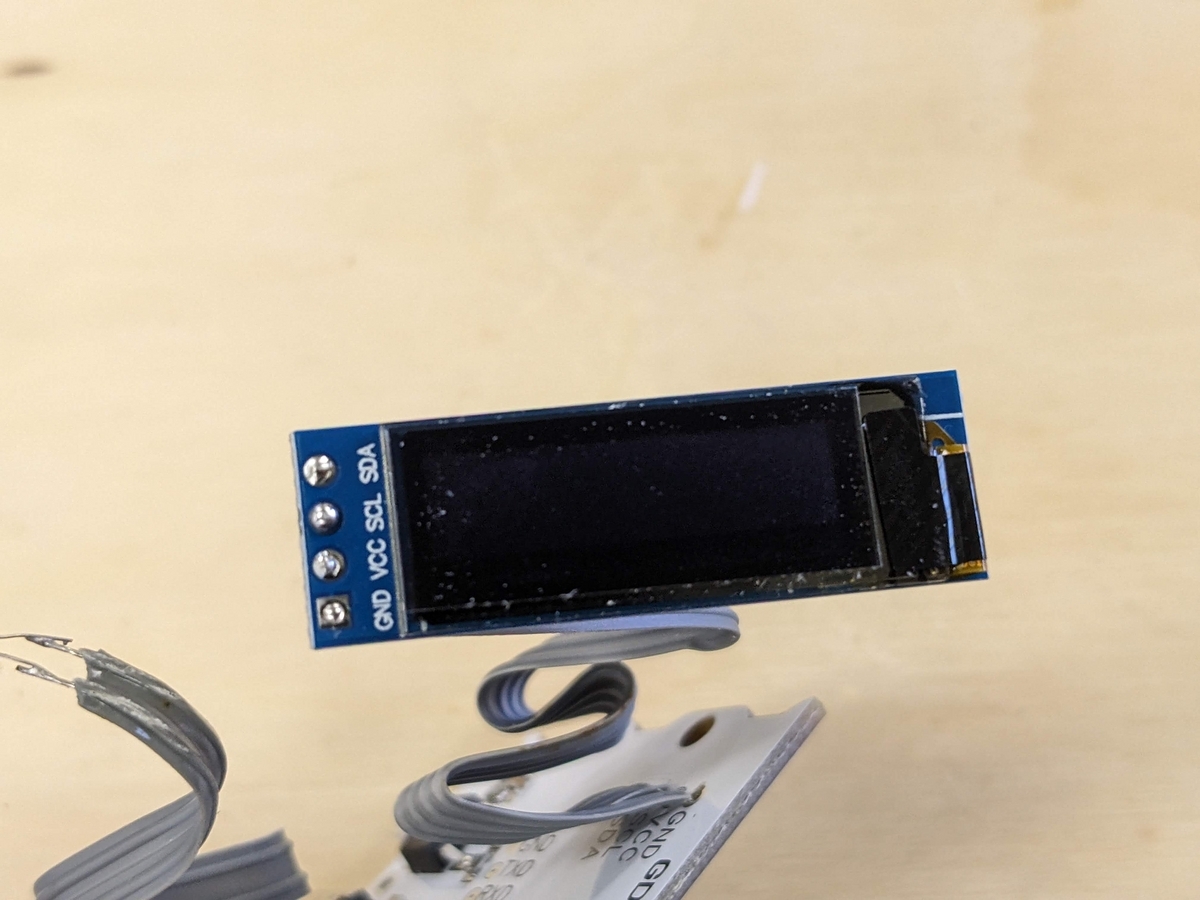

OLEDは定番のヤツ、諸事情で交換しましたが、手元のものでもアドレス変更なく普通に動作しました。
https://ja.aliexpress.com/item/32661517521.html?spm=a2g0o.order_list.order_list_main.63.533f585aZNF3j0&gatewayAdapt=glo2jpn

小さいほうのICがUSB PDのシンクコントローラー、大きい方がマイコンです。
ＵＳＢＰＤ＋ＢＣシンクコントローラーＣＨ２２４Ｋ: 半導体(モジュール) 秋月電子通商-電子部品・ネット通販

天板（ホットプレート）の裏にはパターンが張り巡らされています。基板の上部に接点があり、全体の抵抗値は14Ωくらいでした。
天板への電源供給はポゴピンで行われ、単純にメインボードと接続されています。

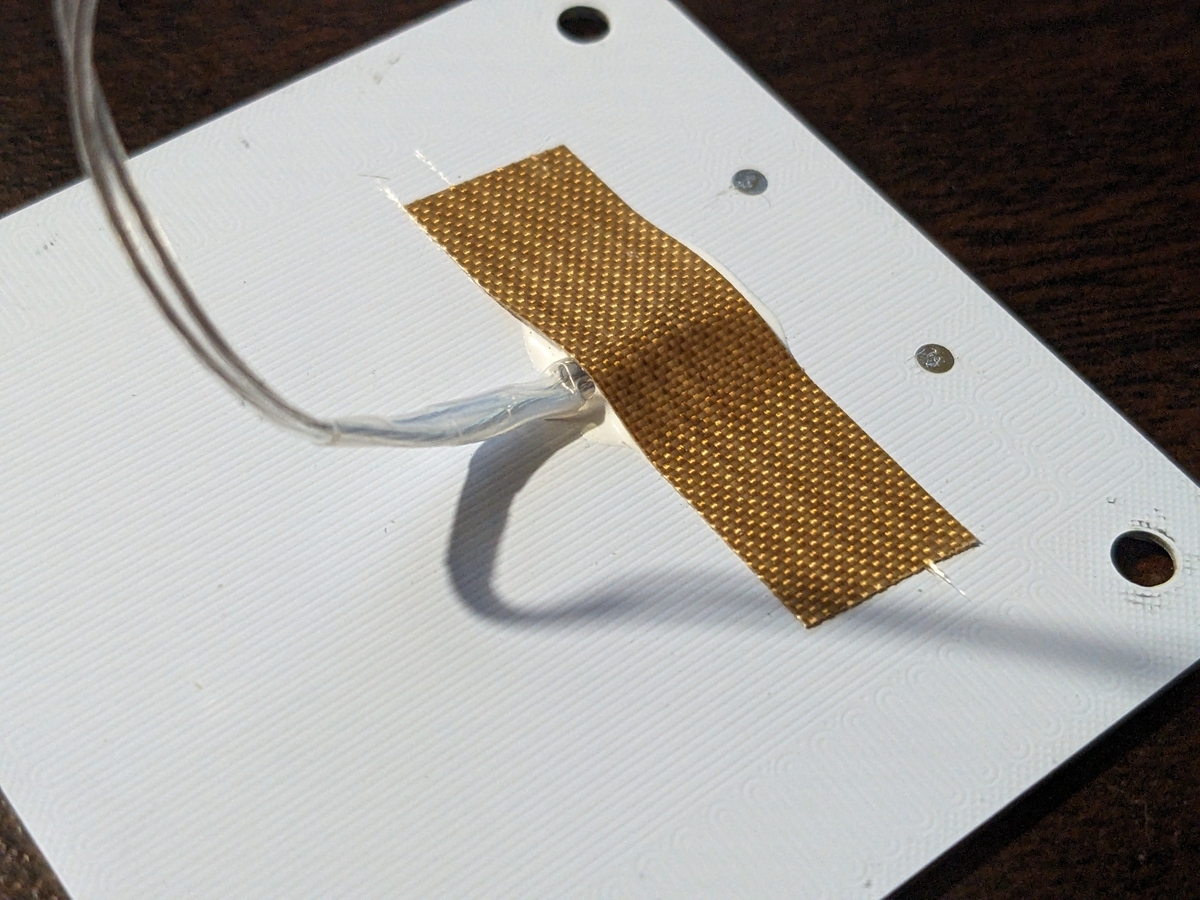

温度センサはただ単に耐熱テープではっつけてあるだけ。グリス付けた方がよさそうですねぇ。

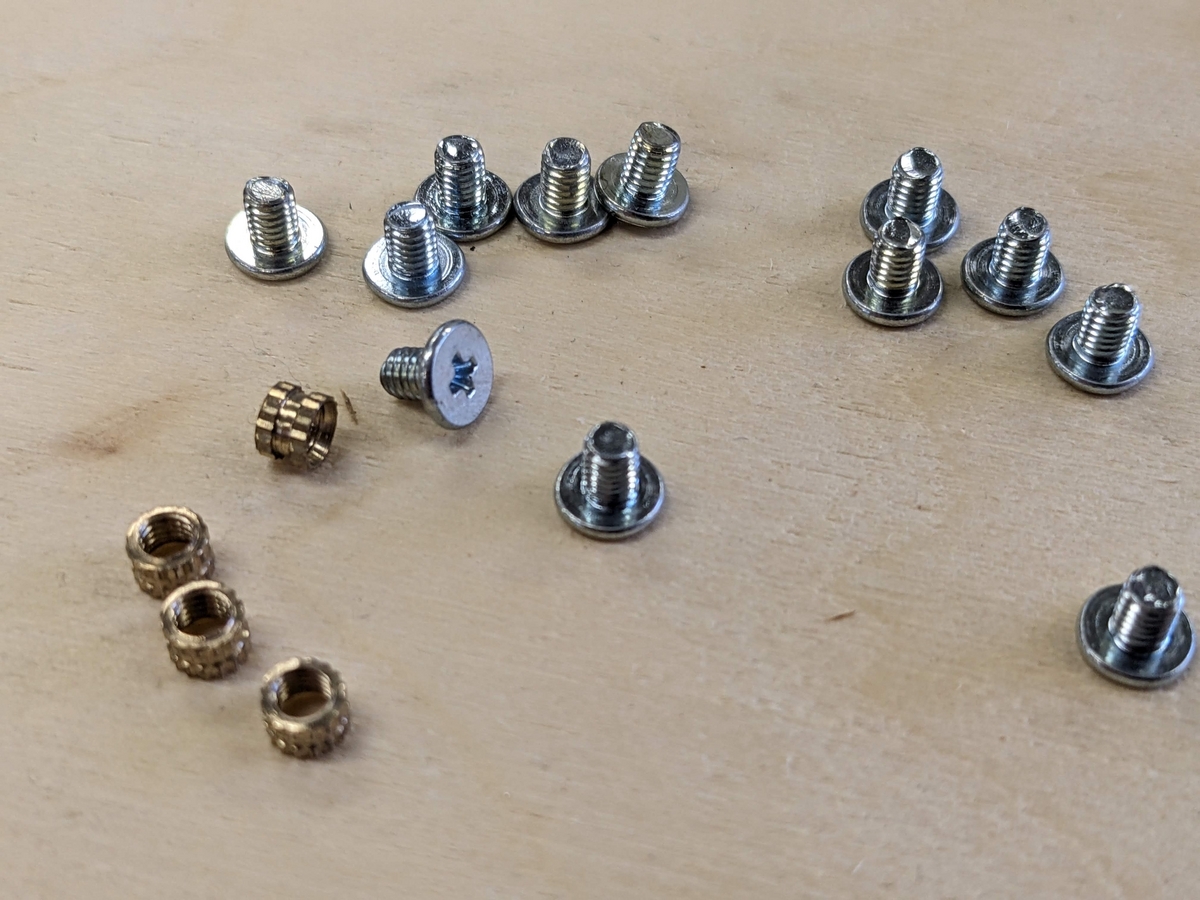

固定に使われていたのはこんなネジ、規格はM3で、なぜかインサートナットがところどころで使われてました。
サイズがちょうどよかったんでしょうか？

天板はただ穴をあけただけの状態で、画像のネジでそのまんま留められていました。
そのままだと大きい基板が乗らないので、手動のザグリ工具で頑張ってザグり、皿ネジに変更しました。
加工の際に天板が傷だらけのぼこぼこになりましたが、まあ使えればヨシッ！

各部に使われていたケーブルは粗悪な単線のものだったので、何度か分解しているうちに根元からちぎれてしまいました。
そもそもこのケーブル耐熱なのだろうか…？

そんなこんなで、この前秋月で買った耐熱ケーブルに交換しておきました。
耐熱電子ワイヤー黒色２０ｍ導体外径０．３６ｍｍ（ＡＷＧ２８相当）: パーツ一般秋月電子通商-電子部品・ネット通販

改造したらいざ実験！
その辺に転がってた基板を天板においていざ電源ON！

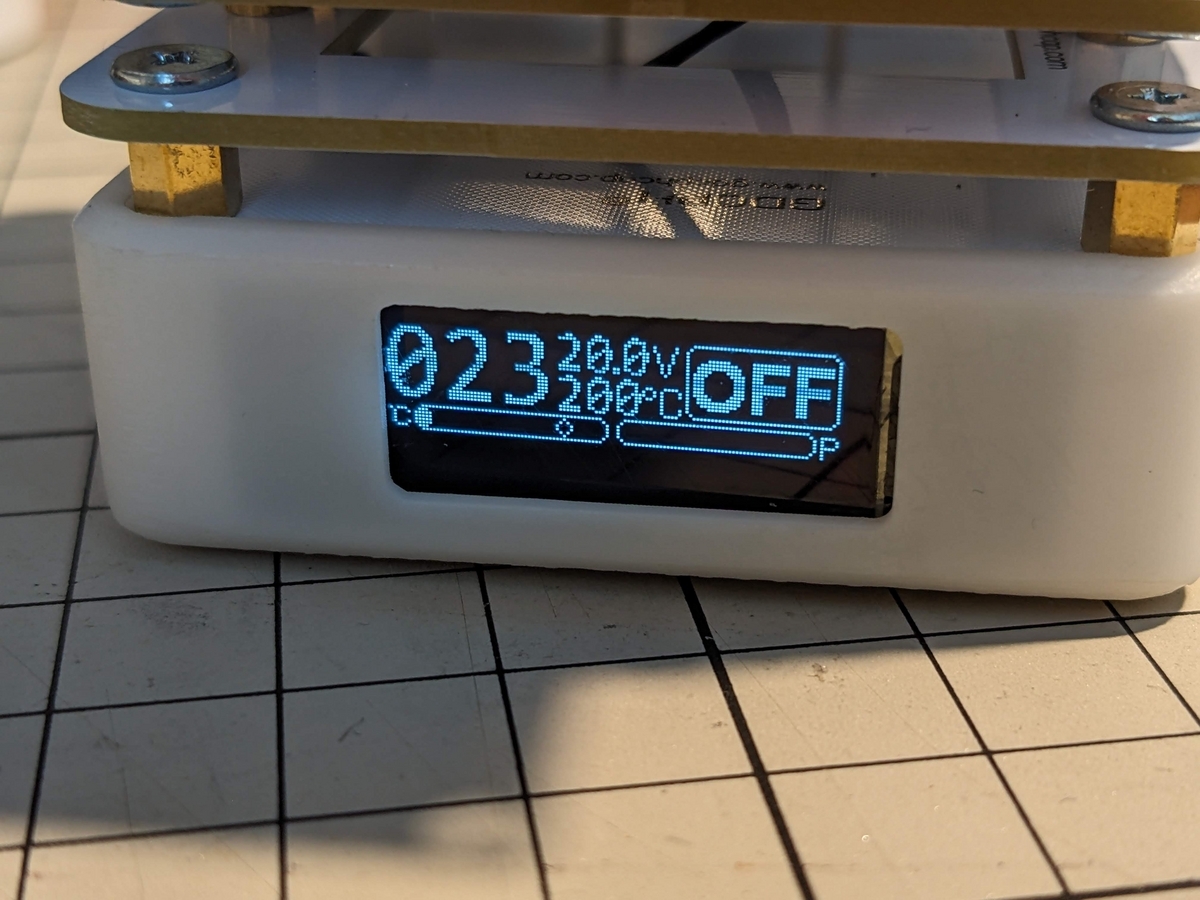

画面はこんな感じ、加熱のON/OFFと温度設定は裏の2つのボタンで行えます。（加熱ON/OFFは2つのボタン同時押し）

200℃設定で待ちましたがなかなかはんだが溶けないので、適当に222℃に設定。
少し待っていたらどんどん溶けてきました。65Wの電源で動かしましたが思ってたより早かったです。
ディスクリート部品もつけっぱで、若干基板が浮いた状態でも、もりもり溶けてくれました。
そのうち極太のターミナル端子のはんだも溶け、引っ張って抜くことができました。
