Fusion360で基板設計~第1回「ライブラリーをつくろう①」~

最近Fusion360で基板のライブラリーを作っているのですが、作り方がまあまあややこしいので、今回はそれについてまとめて置こうと思います。
なお、例のごとく内容は雑です。わからないところがあればどんどん書き足していきますのでコメント下さい。

今回の「ライブラリーをつくろう①」では規格化されている部品などの作り方を解説していきます。
ちょっと特殊形状の部品は「ライブラリーをつくろう②(現在頑張って作成中)」を
さらに特殊形状の部品は「ライブラリーをつくろう③(いつか作成したいな~)」を見てください。

1. 新規ライブラリーを作成する

すでにライブラリが作成済みでそこに部品を追加する形ならこの作業はいりません

f:id:moyoi:20210726122628j:plain

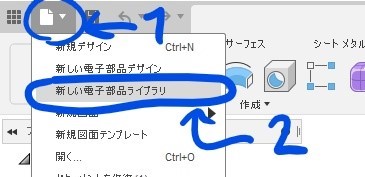

新規ライブラリーの作成

2. 新規デバイスを追加する

f:id:moyoi:20210726122900j:plain
新規デバイスの追加

3. 新規回路図を追加、作成する

f:id:moyoi:20210726123003j:plain

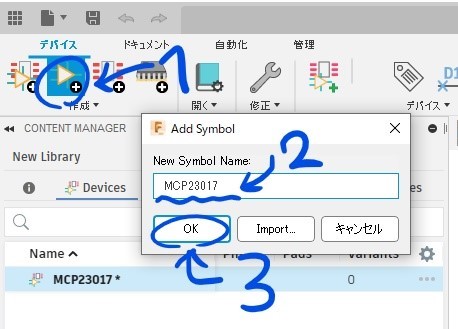

新規回路図の追加

新規回路図を追加したらピンを配置したり、シンボルをかいたりします。
そのまま真っ白の画面でもできますが、わかりにくいのでグリッドを表示しておきましょう。

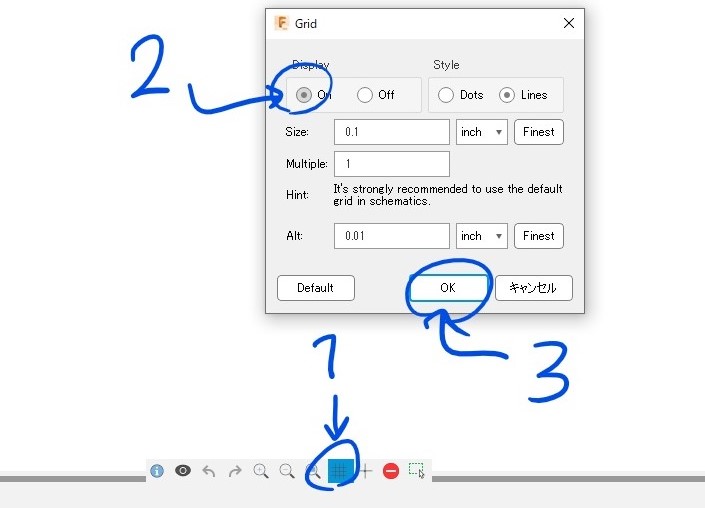

f:id:moyoi:20210726123325j:plain
グリッドの表示

続いてピンの追加を行います。この部品を使って回路図を書く場合、棒の丸い部分に接続されるのでそちらを外側にしておきます。
ピンが設置し終わったらドラックしてまとめて選択し、画面中央の十字が本体の中央となるように移動しておきます。

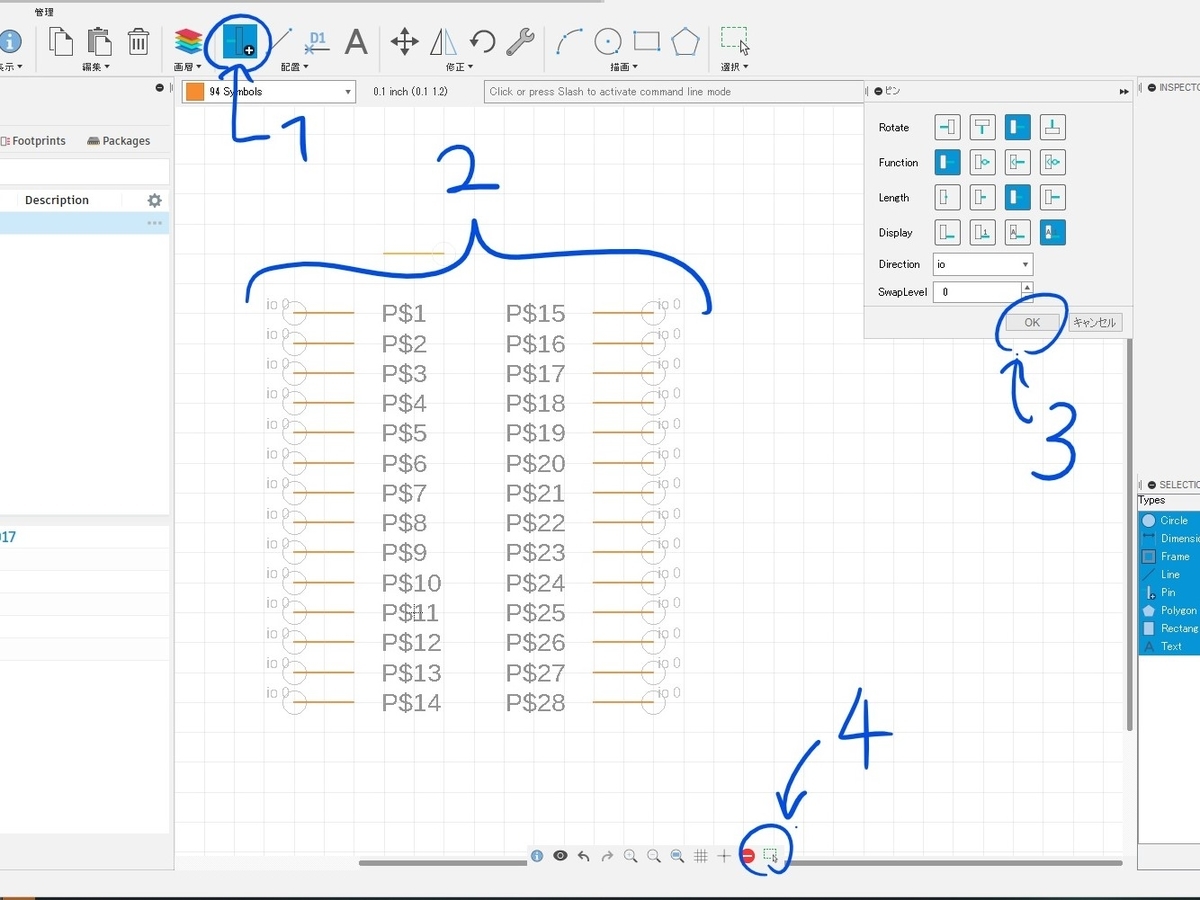

f:id:moyoi:20210726123420j:plain
ピンの追加

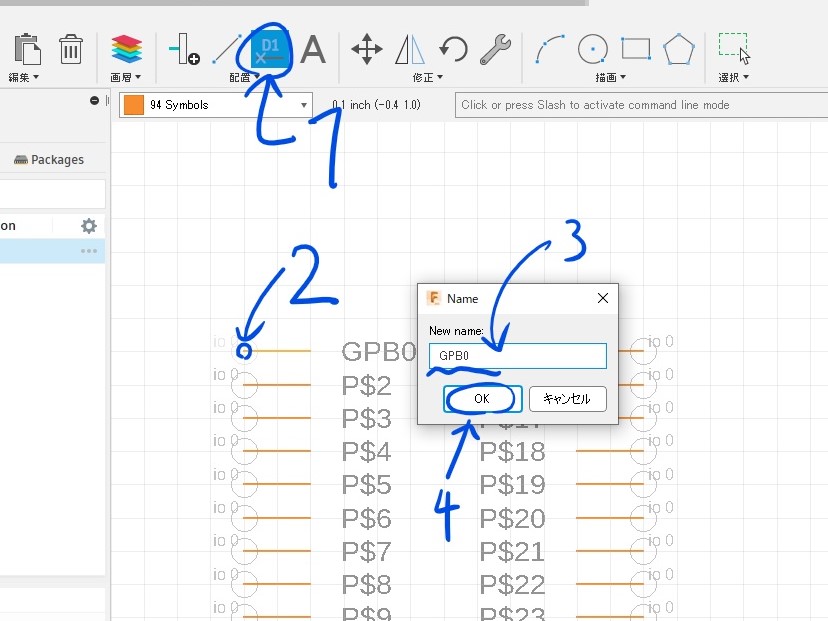

ピンに名前を設定します。後々わかりやすいように書くのがおすすめです。

f:id:moyoi:20210726123927j:plain
ピンに名前を設定

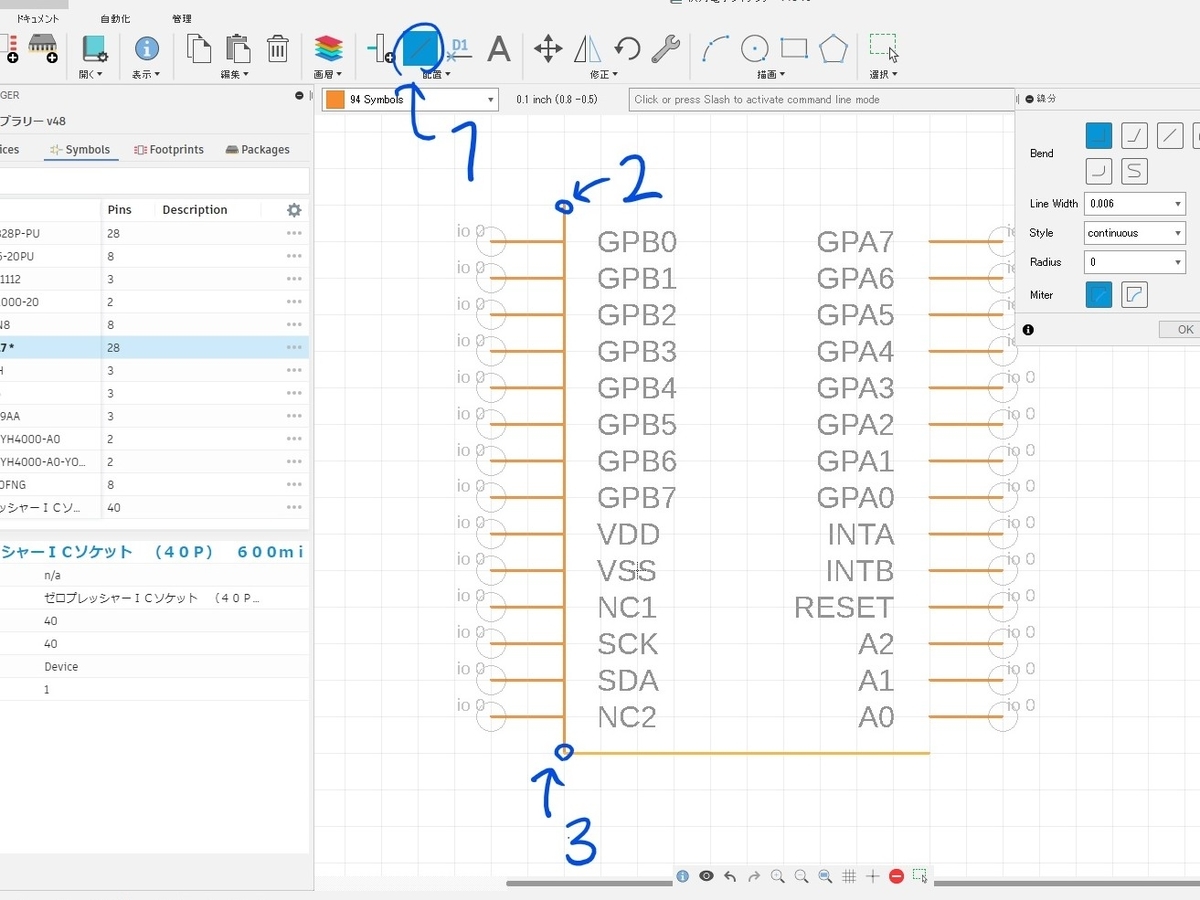

周りを囲ってICっぽい見た目にしておきましょう。

f:id:moyoi:20210726124034j:plain
見た目を整える1

囲むだけではどれが1番ピンかわかりにくいので、丸い切り欠きも表現します。

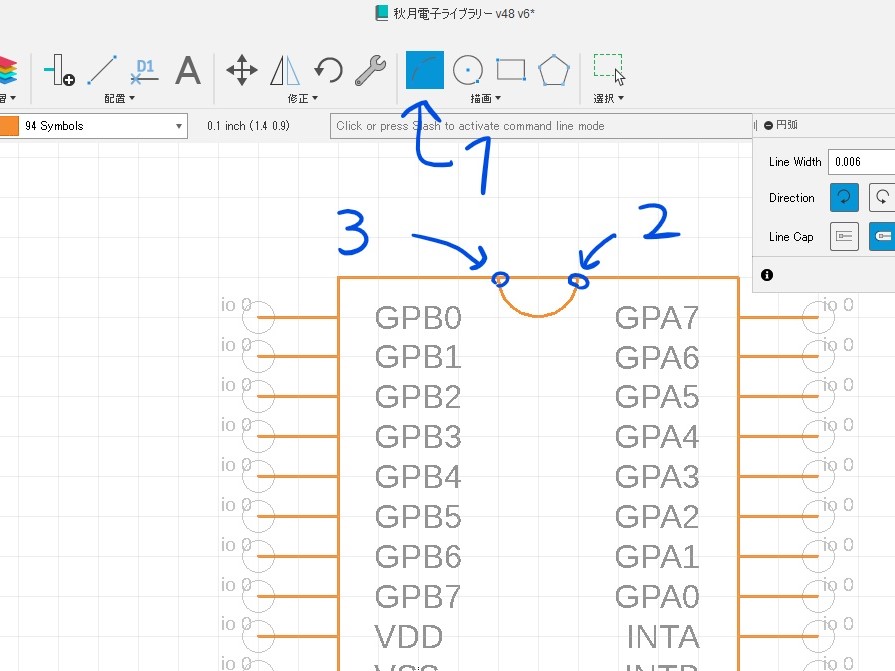

f:id:moyoi:20210726124147j:plain
見た目を整える2

それでは回路図を保存して次の作業に行きましょう!

4. 新規フットプリントを兼ねた3Dモデルを生成する

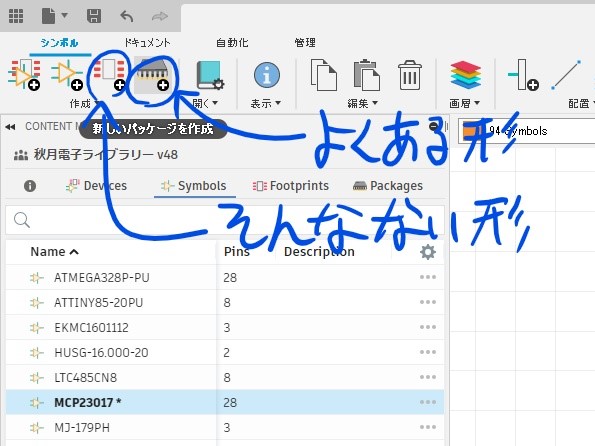

f:id:moyoi:20210806100018j:plain
3Dモデルを作成

今回はよくある形(ICとかLEDとか表面実装部品とか)の部品を作りますので右をクリックします。

部品を追加します。
データシートにどのような形式なのか普通は書いてあるのでそれを選択します。(ない場合は無いです)
今回はDIP形式なのでこちらをクリック

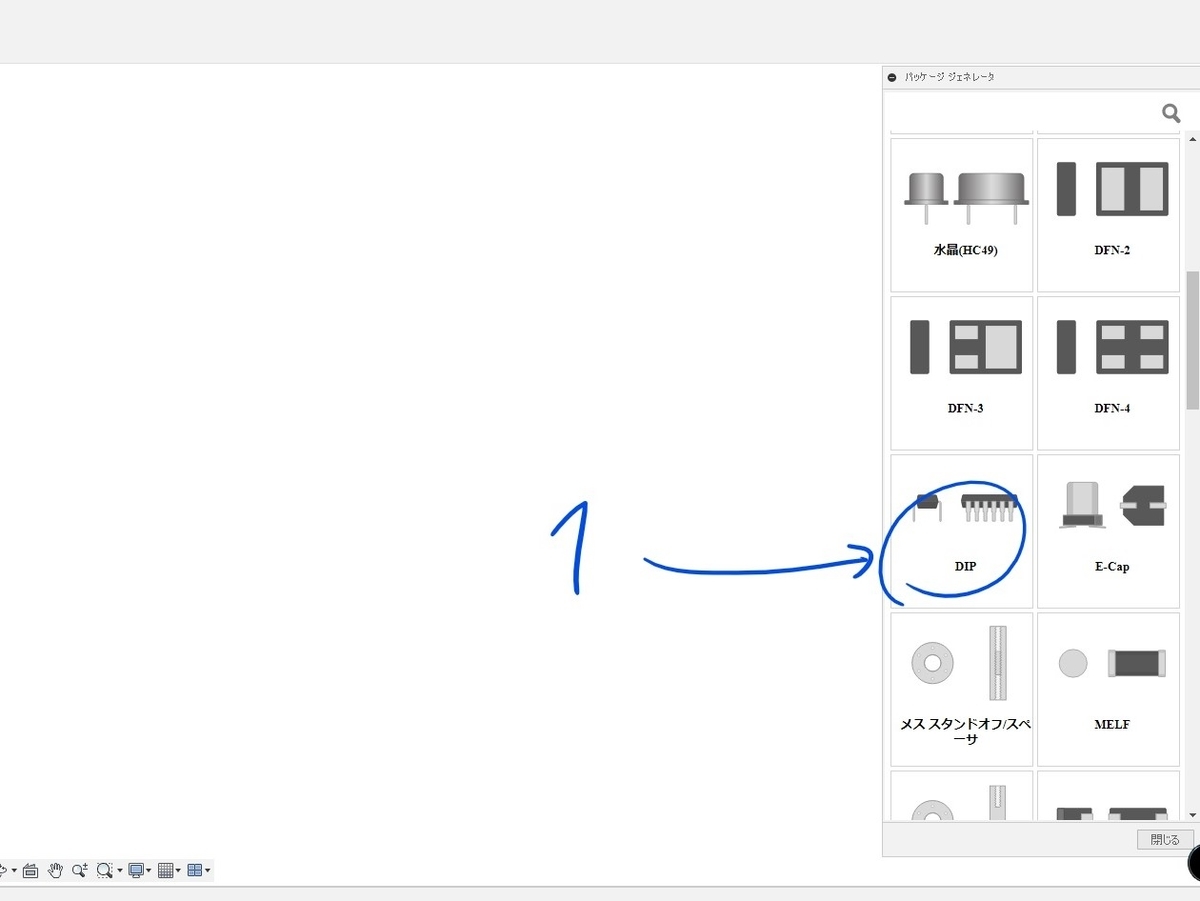

f:id:moyoi:20210806101048j:plain
DIPを選択

部品が追加できたら詳細を入力していきます。

f:id:moyoi:20210806101535j:plain
各値の入力

データシートを見ながら入れられるデータは一通り入力しましょう。
なお、エンターキーを押すと設定が閉じてしまうのでなるべく押さないように注意
閉じてしまったら、再度同じ部品を選択すると直前のデータが保持された状態で設定が出ます。

実際の部品とも見比べて、だいたい良さそうだったら画面上の「完了」をクリックします。

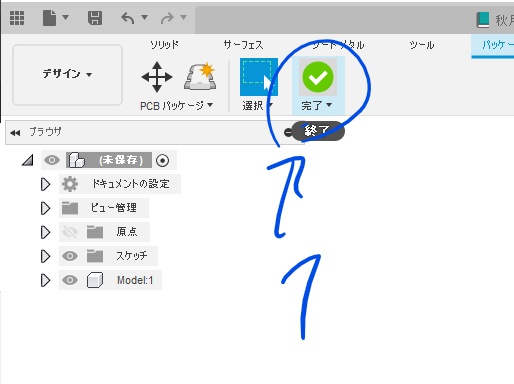

f:id:moyoi:20210806101803j:plain
完了で終了

5フットプリントを編集

以下のようにクリックしていきます。

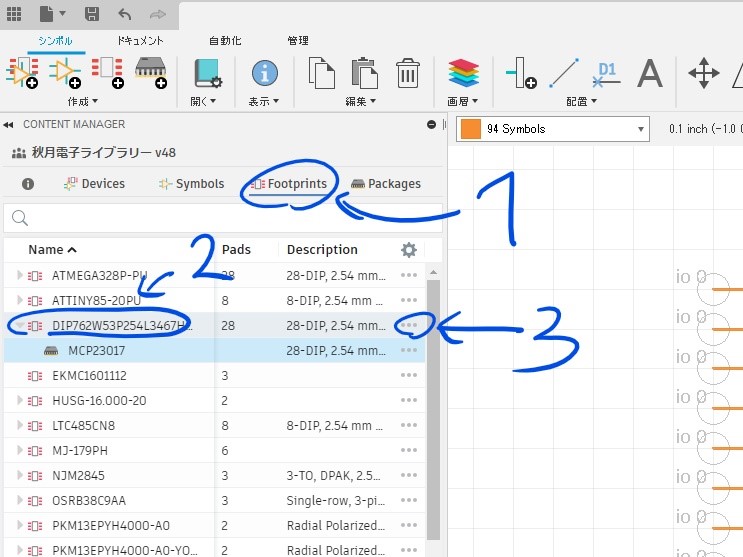

名前が最初に設定したものではなく、形状の名前になっているので頑張って探して、わかりやすいように名前を変えておきましょう。

f:id:moyoi:20210806101914j:plain
さっき作った3Dモデルの名前を変える

そうしたらフットプリントを開いてちょこっと編集します。

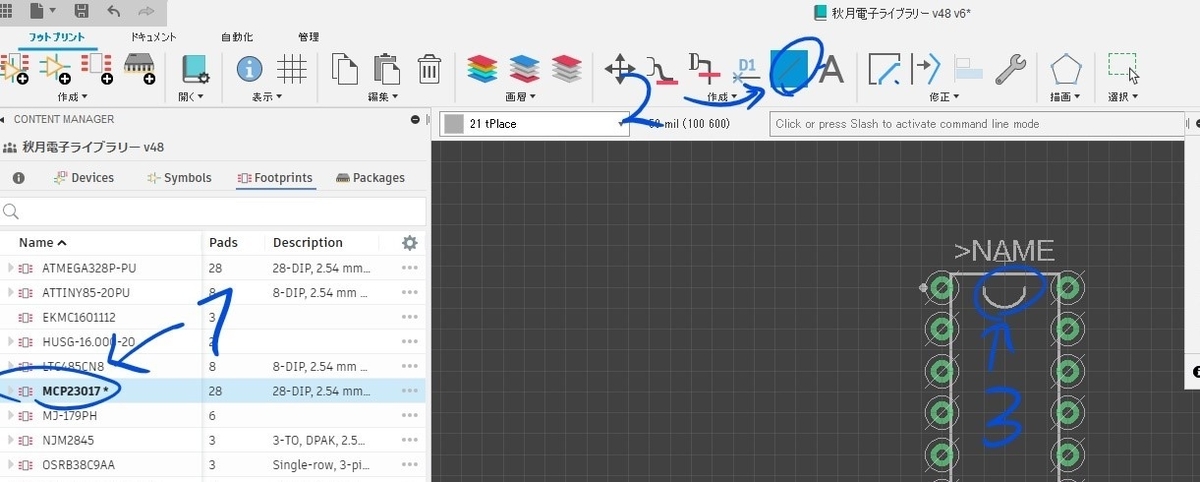

私は自分が信用できないので、部品の向きを間違えないようにわかりやすくしておきます。

f:id:moyoi:20210806103340j:plain
わかりやすく編集

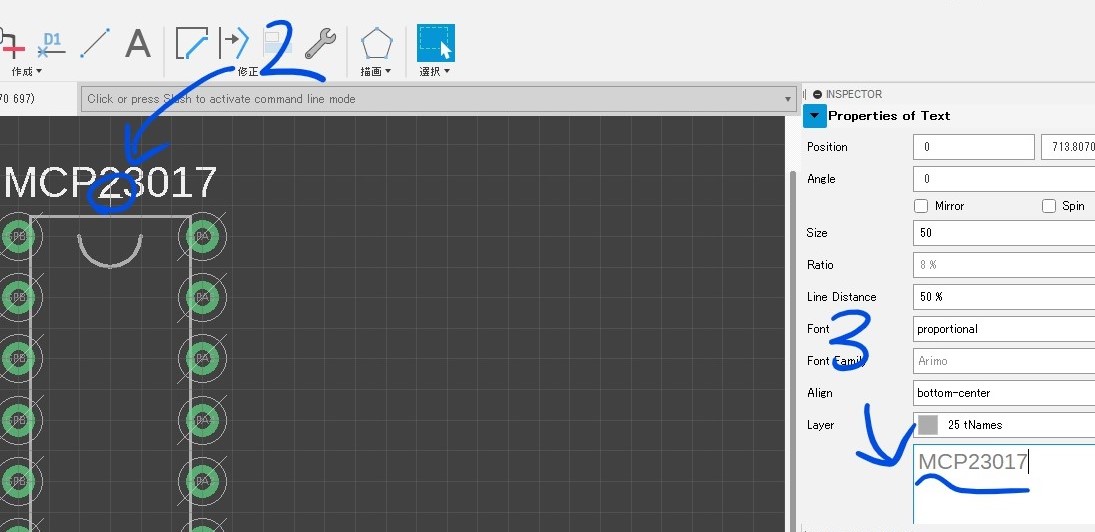

実際に回路図に追加したときに表示される名前を設定します。

f:id:moyoi:20210806103452j:plain
部品の名前を変更

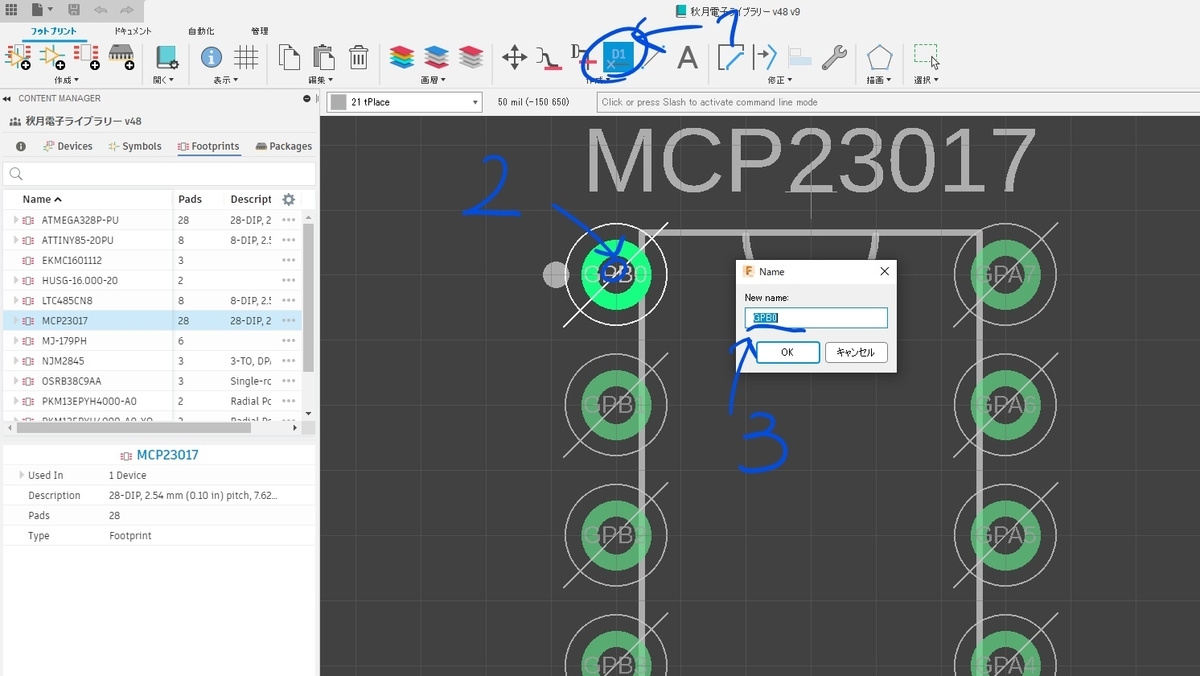

最後に全部のピンに改めて名前を設定します。

f:id:moyoi:20210806104403j:plain
ピンに名前を設定

6. 回路図とフットプリントをデバイスに読み込んで接続する

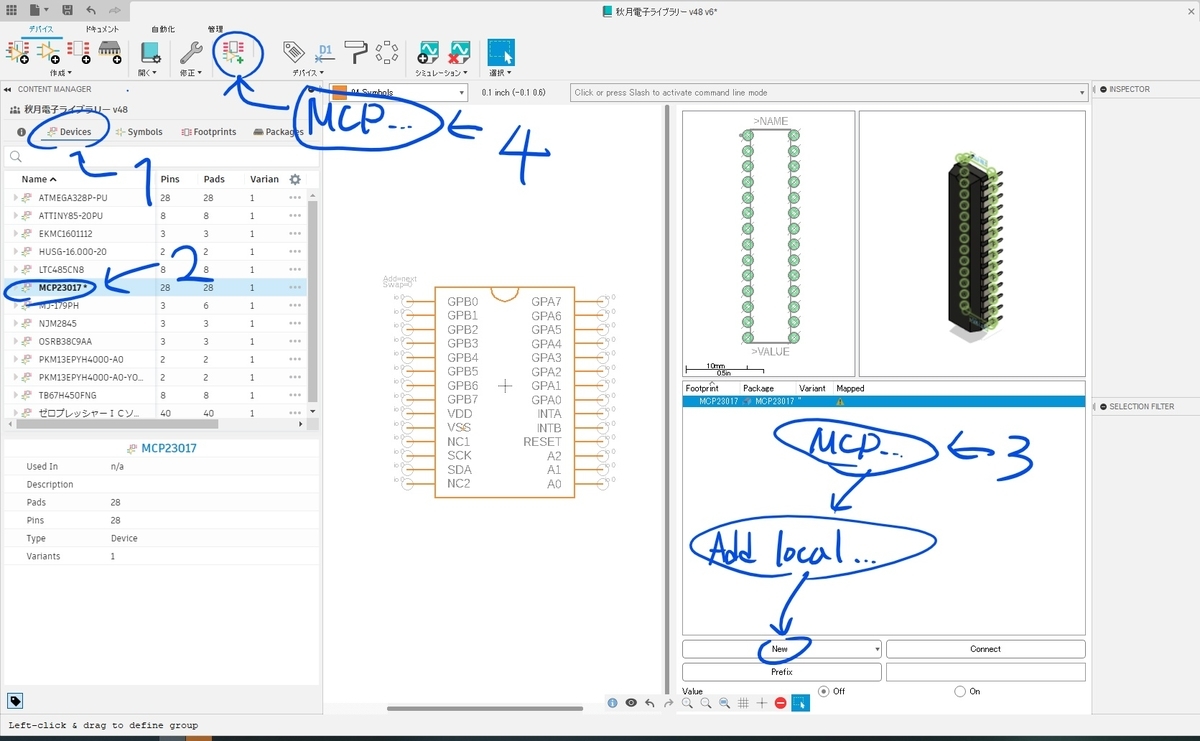

完成した回路図とフットプリントを読み込みます。
いっちばん最初に作成したデバイスを開いて、回路図と、右下から3Dモデルとフットプリントを読み込みます。

f:id:moyoi:20210806105236j:plain
回路図とフットプリントの読み込み

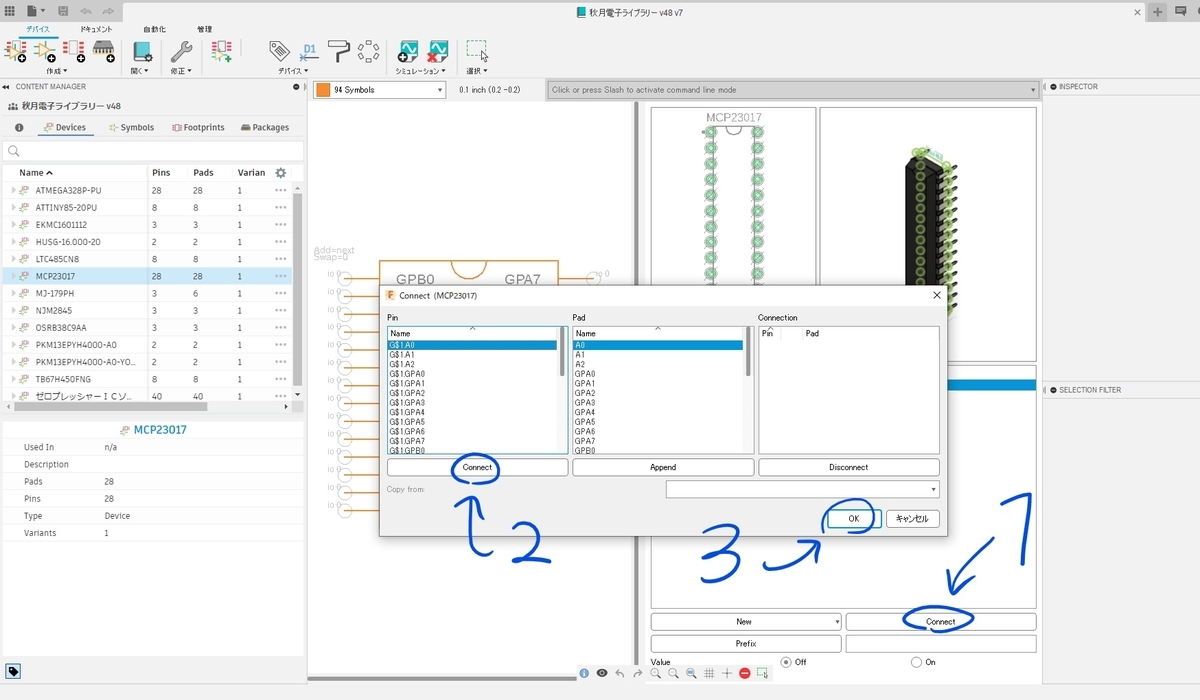

以下のようにクリックしていって回路図のピンとフットプリントのピンを接続していきます。
名前が同じかしっかり確認しながらCONNECTしていってください。

f:id:moyoi:20210806105627j:plain
ピンの接続

7. 説明を入れる

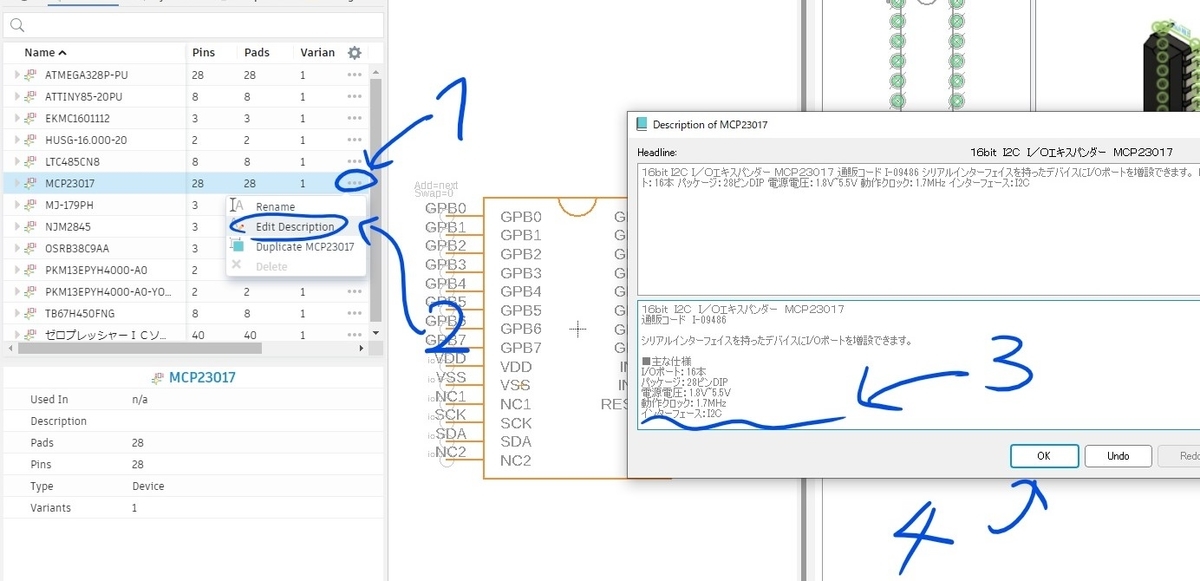

f:id:moyoi:20210806110033j:plain
説明を入力

部品が増えてくると何が何だか分からなくなってしまうので、部品の説明を書き込みます。今回は秋月電子のサイトに書いてあったことを丸々書き写しておきました。こうすると部品の発注が楽でいいです。
